Apache Hadoop (v1 특징, v2 특징, yarn 아키텍처, HDFS, 맵리듀스)

하둡은 분산 파일 시스템인 HDFS(Hadoop Distributed File System)에 데이터를 저장하고, 분산처리 시스템인 맵 리듀스(MapReduce)를 이용하여 데이터를 처리한다.

Hadoop은 현재 v1, v2, v3까지 나왔다. (v3는 추후 기술 예정)

---

Hadoop의 특징

Distributed (데이터를 분산하여 저장)

수십만대 컴퓨터에 자 분산 저장 및 처리 => 데이터를 block단위로 나누어 저장

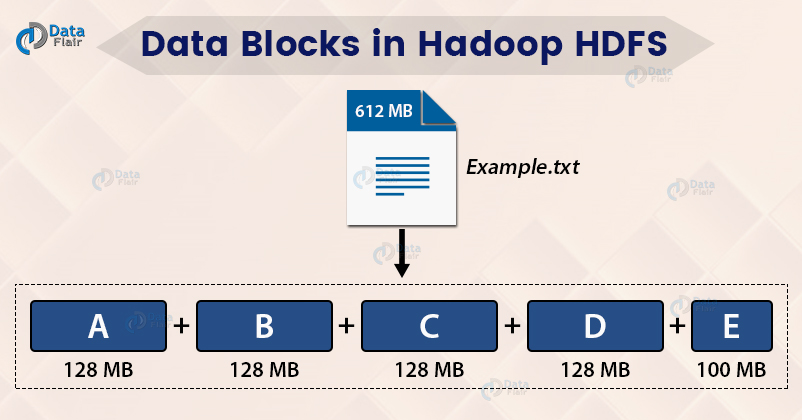

하나의 큰 file을 아래와 같이 블록단위로 나누어서 저장 (일반적으로 64M~128M)

출처: https://data-flair.training/blogs/data-block/

블록을 보통 크게 만드는 이유?

1. 디스크 seek time 감소
2. 네임 노드가 관리하는 metadata의 개수 감소

metadata의 개수가 적으면 뭐가 좋을까?

클라이언트와 네임노드의 통신 감소



Scalability

Node를 추가하면 capacity가 Linear하게 비례하여 증가



Fault-tolrance

Node가 fail한 경우, master node가 failure을 감지하고 다른 node로 작업할당

특정 Node의 성능이 매우 낮으면, fail된 노드 재시작 - 자동적으로 시스템에 연결되어 새로운 task 할당



오픈소스 & 큰 생태계 (Hadoop Ecosystem)

지금부터 하둡을 버전별로 알아보자



---

Hadoop v1

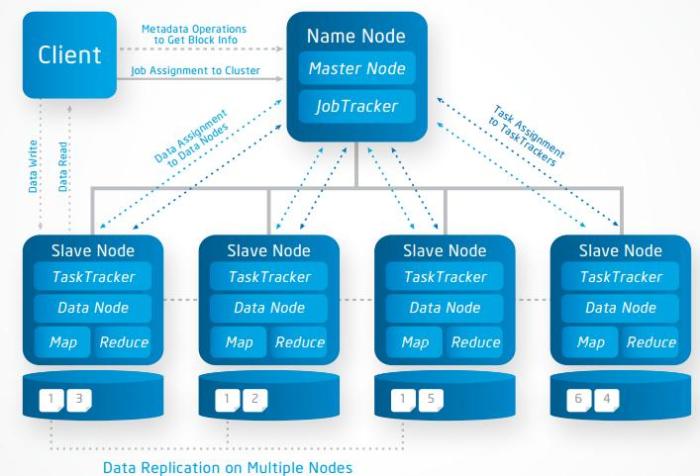

Hadoop v1에서는 맵리듀스는 Job Tracker와 Task Tracker가 담당하고, 분산저장(HDFS)는 네임노드와 데이터노드가 담당하도록 구조를 설계했다. 배치 처리에 특화된 시스템 구조이다

구분	HDFS	MapReduce
Master	Name Node	Job Tracker
Slave	Data Node	Task Tracker

• Master Node: Slave node 정보 저장(Name Node) 및 실행할 Task 관리(Job Tracker) 역할
• Slave Node: 데이터를 분산하여 가지고 있으며 Client에서 요청이 오면 데이터를 전달(Data Node)하는 역할 및 담당 Task를 수행(Task Node)하는 역할
• Client: Name Node를 통해 정보를 받고 이후 직접적으로 Data Node와 통신

출처: https://mapreducer.wordpress.com/2015/04/14/hadoop-architecture/



HDFS: 클러스터에 Data 저장

Data는 block단위로 클러스터의 여러 노드에 분산하여 저장되고, 각 block은 여러개의 duplication(기본 3개)을 생성해 서로 다른 노드에 저장

[Master 노드] Name Node

• HDFS 파일/디렉토리에 대한 meta data 유지
• 클라이언트로부터 데이터 위치 요청이 들어오면 전달
• 장비 손상시 Secondary Node로 대체

[Slave 노드] Data Node

• 데이터를 HDFS의 Block 단위로 저장
• Fault Recovery를 위해 duplication을 유지
• Heartbeat를 통해 지속적으로 파일 위치 전달



MapReduce: 클러스터의 Data를 처리하기 위한 시스템

Map과 Reduce 사이에는 Shuffle과 Sort 스테이지가 존재하며, 각 Map task는 전체 데이터 셋에 대해 별개의 부분에 대한 작업 수행

[Master 노드] Job Tracker

• 여러 Job을 수행하면서 성공적으로 끝날 때 까지 관리를 해주고, 스케쥴링과 모니터링을 담당한다
• 클러스터의 자원 관리

[Slave 노드] Task Tracker

• Task는 Map Task 와 Reduce Task 로 나누어짐
• Task가 위치한 HDFS의 데이터를 사용하여 MapReduce 수행

병렬처리의 작업(Task) 단위는 슬롯 (Slot)이다. 맵 슬롯, 리듀스 슬롯의 개수가 정해져있고, 실행시점에 역할이 정해지면 슬롯의 용도를 변경할 수 없기 때문에 맵 작업 진행중일 때 리듀스 슬롯은 대기상태로 있었다. 때문에 클러스터가 100% 활용되지 않을 때도 있었다.



이러한 Hadoop v1은 병렬처리의 클러스터 자원관리, 애플리케이션 라이프사이클 관리를 Job Tracker가 모두 담당하여 병목현상이 발생했다. 이러한 병목현상을 개선하기 위해 Hadoop v2에서 YARN 아키텍처를 도입했다.



---

Hadoop v2

Job Tracker의 병목현상을 개선하기 위해 YARN 아키텍처를 도입했다. 이를 통해 배치/인터렉티브/스트림과 같이 다양한 데이터 처리가 가능해졌다.

YARN은 기존의 Job Tracker의 기능을 분리하여 클러스터의 자원관리는 리소스 매니저가, 애플리케이션 라이프 사이클 관리는 애플리케이션 마스터가, AM 실행 컨테이너 관리는 노드매니저가, 작업의 처리는 컨테이너가 담당하도록 하였다.

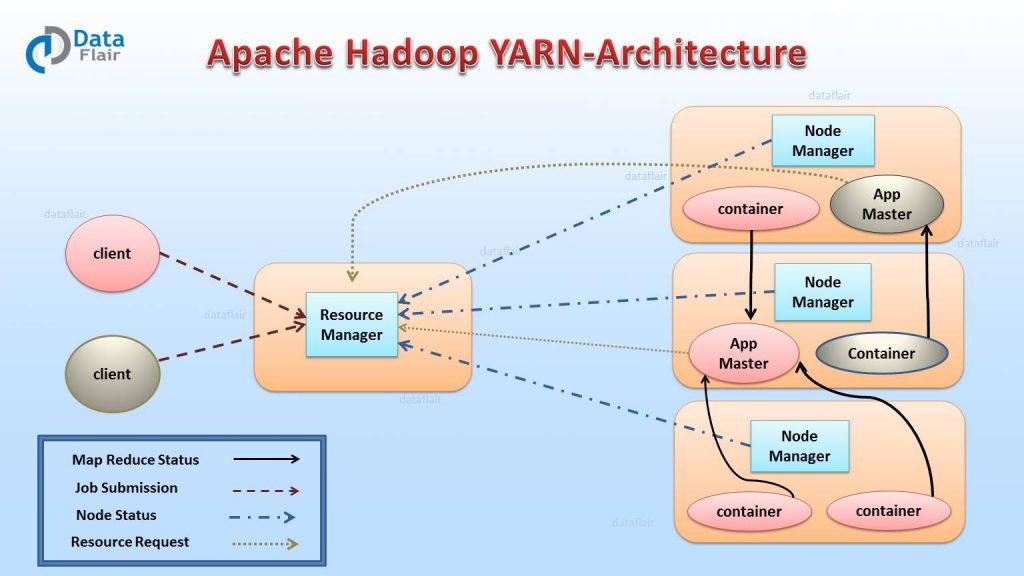

YARN 아키텍처

출처: https://data-flair.training/blogs/hadoop-yarn-tutorial/

리소스 매니저 (Resource Manager, RM)

리소스 매니저는 클러스터에 1개 존재하며, 클러스터의 자원 관리와 Task 스케줄링이 메인 역할이다.

Client가 애플리케이션 실행 요청을 하면 RM이 애플리케이션 마스터를 실행하고, 노드 매니저와 통신하여 자원 상황을 알아내고, 애플리케이션 마스터와 통신하여 필요한 자원이 무엇인지 알아내어 관리한다.



노드 매니저 (Node Manager, NM)

노드당 1개씩 존재하며, Yarn의 Slave daemon이다. 컨테이너의 자원을 모니터링하고 리소스 매니저에게 자원 상황을 보고하는 역할을 한다. 리소스 매니저의 지시를 받아 작업 요구에 따라 컨테이너를 생성한다.



애플리케이션 마스터 (Application Master, AM)

애플리케이션 당 1개씩 생성되며, RM 스케줄러로 부터 적절한 컨테이너를 할당 받고, 애플리케이션의 실행 상태를 모니터링, 관리하는 것이 주 역할이다.



컨테이너 (Container)

CPU, Disk, Memory 등의 자원으로 정의된다. 모든 작업은 결국 여러개의 Task로 세분화되고, 각 Task는 각각의 Container에서 실행된다. 커맨드 라인에서 실행할 수 있는 모든 프로그램은 Container안에서 모두 실행될 수 있고, MapReduce의 경우, Mapper와 Reducer가 컨테이너에 할당되어 실행된다.



YARN 실행과정

1. YARN 클라이언트(YARN API를 사용)가 리소스 매니저에게 Job 실행을 요청한다. 정확히는 Job을 실행할 애플리케이션 마스터 코드를 리소스 매니저에게 넘긴다.

2. 리소스 매니저는 노드 매니저를 하나 랜덤하게 골라, 그 노드위에서 애플리케이션 매니저를 실행한다. 정확히는 그 노드 매니저가 존재하는 서버상의 컨테이너 하나가 실행되어 그 안에서 애플리케이션 마스터가 실행된다.

3. 애플리케이션 매니저(리소스 매니저의 컴포넌트)는 리소스 매니저에게 Job 실행에 필요한 컨테이너들의 할당을 요청한다. 즉 모든 리소스 요청은 리소스 매니저를 통해야하고, 나중에 애플리케이션 매니저들은 사용한 컨테이너들을 리소스 매니저에게 되돌려 주어야한다.

4. 리소스 매니저는 애플리케이션 매니저를 대신하여 노드매니저들에게 태스크 실행을 명령한다. 각 태스크는 각기 하나의 컨테이너안에서 실행된다.

---

HDFS (Hadoop Distributed File System)

기존 파일 시스템의 상위에서 동작한다.

HDFS 특징

• 대용량 데이터 저장
• 데이터 무결성 (한번 저장된 데이터는 수정할 수 없고, 파일 이동/삭제/복사/읽기만 가능)
• 장애를 빠른시간에 감지하고 대처
• 스트리밍 방식의 데이터 접근하여 순차적으로 쭉 읽는 방식

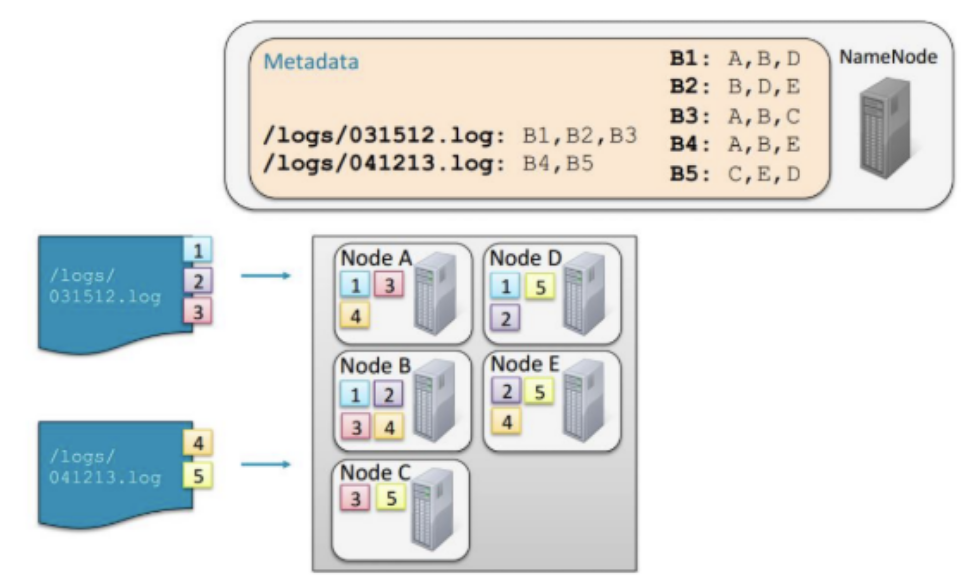

HDFS의 파일 저장 방식

1. File은 Block단위로 분할
2. 데이터가 로드될 때 머신에 분산되어 저장
3. Block들은 여러 머신에 복제되어 Data Node(=Slave)에 저장
4. Name Node(=Master)는 어떤 Block들이 file을 구성하고 있고, 어느 위치에 저장되어 있는지에 대한 정보를 meta data로 관리

• Name Node의 metadata를 이용하지 않으면, HDFS에 접근할 수 있는 방법이 존재하지 않음



클라이언트 애플리케이션이 파일에 접근하는 경우

1. Name Node와 통신하여 파일을 구성하고 있는 Block들의 정보와 Data Node의 Block 위치 정보를 제공 받음
2. 이후 데이터를 읽기 위해 DataNode와 직접 통신

HDFS의 Name Node daemon은 항상 반드시 실행되고 있어야 한다.



HDFS 접근 방법

1. Shell 커맨드 라인 사용: hadoop fs (-put: HDFS로 복사, -get: 로컬 Dir로 복사, -cat: 내용 출력 등)
2. Java API
3. Ecosystem 프로젝트 (ex. Sqoop (HDFS와 RDBMS 사이의 데이터 전송), Hue)



---

MapReduce (맵 리듀스)

맵 리듀스는 데이터를 처리하기 위한 프로그래밍 모델로, 대용량 데이터 처리를 분산 병령 컴퓨팅에서 처리하기 위한 목적으로 만들어졌다. 맵 리듀스도 어쨋거나 Job이다

맵리듀스의 단계

Map 단계

인풋 데이터를 가공하여 사용자가 원하는 정보를 <Key, Value> 쌍으로 변환한다. 먼저 Splitting 단계를 통해 입력한 파일을 분할한다. 하둡은 각 스플릿마다 한개의 Map Task를 생성하게 되고, 만들어진 Map Task는 Map함수를 통해 <Key, Value> 구조를 가지는 중간 산출물을 생성한다.



Shuffle 단계

메모리에 저장되어 있는 Map 함수를 통해 나온 <Key, Value>데이터를 파티셔닝하고 정렬하여 Disk에 저장하고, Reducer로 전달한다.



Reduce 단계

샌드위치로 비유하면 재료들을 재료 별로 모아놓는 것이 리듀스 단계

중간 산출물을 통해 Shuffling된 데이터를 하나로 합쳐 Reduce Task로 생성하고, Reduce 함수로 전달한다. 만들어진 결과물은 HDFS에 저장된다.



사실 이 맵리듀스를 실제 코드로 구현하는 것은 굉장히 복잡하다고 한다. 이러한 맵리듀스를 보다 유저 친화적으로 사용할 수 있는 방법이 제시가 되었는데, 그중 하나가 Spark이다.
